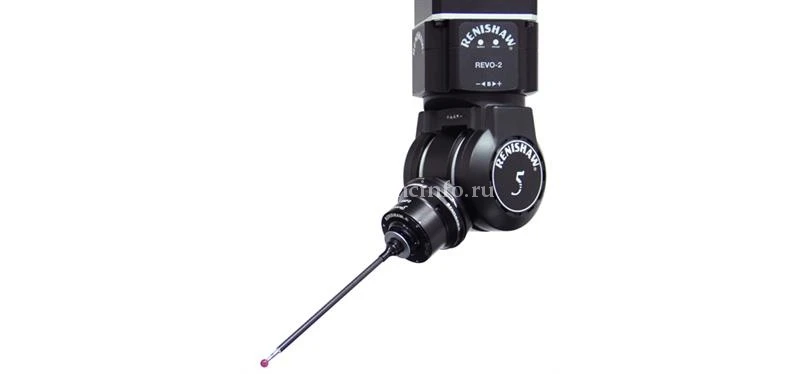

Измерительная система RENISHAW REVO

(7)

Артикул REVO

Система REVO® обеспечивает высокоточное сканирование, бесконтактный контроль и анализ шероховатости поверхностей на одной КИМ.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:

Производитель: RENISHAW

5-осевая

сканирующий

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

Система REVO® обеспечивает выполнение измерений по 5 осям, представляя собой первое изделие из серии принципиально новых устройств. Эта система предназначена для максимального повышения производительности КИМ с сохранением при этом неизменно высокой точности измерения.

В системе REVO используются синхронизированные перемещения и технология 5-осевых измерений в целях сведения к минимуму динамических ошибок КИМ при сверхвысоких скоростях измерения.

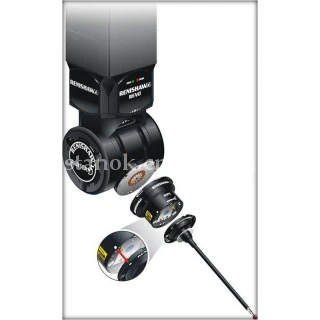

Эта задача решается путём выполнения головкой REVO-2 быстрых перемещений, в то время как происходит медленное перемещение КИМ. Применение гибкой системы с использованием датчика со «считывающим наконечником» позволяет ещё больше повысить точность и эксплуатационную гибкость системы. Указанные возможности дополняет съемная конструкция контактной измерительной системы, используемая в сочетании с недорогим магазином для смены датчиков.

	Датчик SFP1 делает контроль шероховатости поверхности неотъемлемой частью процедуры измерений на КИМ, переключаясь между сканированием и анализом шероховатости поверхностей, как и у других типов датчиков.
	Датчик RSP2 представляет собой специальный облегчённый датчик со считывающим наконечником, предназначенный для использования в системах REVO. Данный датчик обеспечивает выполнение 2-координатного сканирования (по осям x и y) и контактные измерения по 3 координатам.
	Серия датчиков RSP3 дополняет функции датчика RSP2, делая возможным выполнение системой REVO 3-мерного сканирования (по осям x, y и z), а также её использование с изогнутым щупом. Этот датчик используется для сканирования по 3 осям, например, с фиксированным углом головки REVO в процессе выполнения измерений.
	Датчик RSP3-6 обладает расширенными возможностями для доступа в глубокие отверстия и измерения элементов внутри больших деталей. В нём предусмотрен ряд держателей щупов для решения задач, которые требуют использования прямых и изогнутых удлинителей, и он может использоваться как для контактных измерений, так и для 2D-сканирования.
	В дополнение к существующим возможностям системы REVO-2 по контактному высокоскоростному сканированию и определению шероховатости поверхности, видеодатчик RVP обеспечивает полный контроль деталей, которые невозможно измерить контактными методами.

Методы и применение 5-осевого измерения

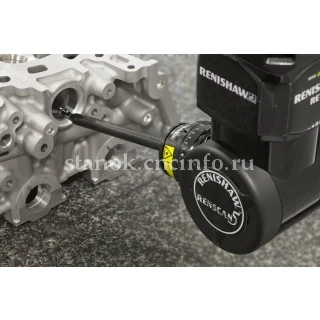

	Когда требуется определить положение и размер элементов, сбор данных в дискретных точках выполняется с использованием только приводов системы REVO или совместно с перемещениями КИМ по осям X,Y и Z. Сканирование при неподвижной пиноли расширяет диапазон возможных применений системы REVO / КИМ в тех случаях, когда требуется минимальное количество точек, но при этом критична скорость измерений.
	Сканирование по окружности представляет собой заданную процедуру, при которой выполняется сканирование кругового элемента со сбором данных до 6000 точек в секунду. После определения предполагаемой траектории в системе REVO используется 2-осевая приводная система для перемещения вдоль контура поверхности и сведения к минимуму факторов, влияющих на точность при движении по трем осям КИМ. Режим сканирования по окружности идеально подходит для внутренних отверстий, например, в случае узлов двигателей, когда форма является критическим параметром.

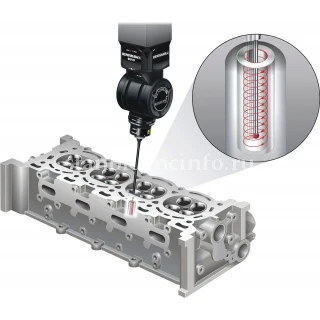

	Режим сканирования по спирали предназначен для перемещения вдоль оси внутри или снаружи цилиндра или конуса. В процессе сканирования происходит смещение вдоль оси на один и тот же отрезок при каждом обороте. В результате траектория имеет вид спирали, и происходит сбор большого набора данных точек по всей заданной длине.
	Gasket-сканирование («подметающее» сканирование зон прилегания прокладок) идеально подходит для тех случаев, когда необходимо выполнить сканирование по траектории неправильной формы. После задания точек измерения вдоль предложенной траектории в системе REVO выполняется комбинирование траекторий перемещения между точками, а сбор больших массивов данных при этом позволяет свести к минимуму влияние перемещений, выполняемых на КИМ. Режим «подметающего» сканирования выполняется под полным управлением перемещениями по 5 осям.
	Сканирование «змейкой» – плоская поверхность. Сбор данных по плоскости может осуществляться за счет обеспечиваемых приводом системы REVO перемещений туда и обратно в то время, когда привод КИМ обеспечивает движение в одном направлении при постоянной скорости. Такое решение позволяет сводить к минимуму погрешности, присущие конструкции КИМ, при сканировании по поверхности на высокой скорости.
	Сканирование «змейкой» – неплоская поверхность. Привод системы REVO обладает способностью адаптации к изменению формы поверхности благодаря контролю давления в зоне контакта щупа при выполнении движения "змейкой". При этом перемещение на КИМ выполняется в одном и том же направлении для того, чтобы свести к минимуму погрешности, присущие конструкции КИМ. Вся система в целом обеспечивает в результате возможность перемещения вдоль поверхности с одновременным сбором больших массивов данных; такой метод особенно подходит для измерений по поверхностям деталей с аэродинамическим профилем.
	Измерение сечений лопаток или других наружных поверхностей может выполняться с помощью сканирования сечений вокруг плоскости, возможность которого предоставляют метрологическое программное обеспечение и система REVO. Этот метод сканирования реализуется через единственную операцию путем задания сечения с использованием CAD-модели. На КИМ выполняется, при непрерывном характере позиционирования головки системы REVO, перемещение вокруг детали с одновременным контролем системой REVO положения контакта.

Контроллеры

В контроллере UCC S5 для КИМ, который является базовым компонентом системы измерения по пяти осям, использована технология 5-осевого измерения – 3 оси станка и 2 поворотные оси головки. Запатентованная технология обеспечивает выполнение уникального набора команд перемещения, синхронизацию и возможности измерений по 5 осям. Для достижения высоких скоростей сканирования необходимо, чтобы в системе измерения по 5 осям был обеспечен полностью встроенный контур управления. Эта задача решается за счёт использования контроллера UCC S5 и системы SPA3.

Магазин для смены устройств в системе REVO

Магазин для смены устройств в системе REVO разработан для автоматической смены датчиков и держателей щупов на КИМ. Первостепенным назначением этого магазина является повышение эксплуатационной гибкости благодаря использованию и хранению более длинных щупов и звездообразных щупов большого размера. Для обеспечения максимальной точности измерений смена держателей щупов и датчиков в системе REVO должна выполняться автоматически с использованием специальных ячеек (RCP TC-2 и RCP2) и универсального магазина (FCR25). Данные ячейки устанавливаются на модульной магазинной системе (MRS2).

Развернуть

Свернуть

Характеристики головки REVO-2

Скорость сканирования	до 500 мм/сек
Скорость сбора данных	до 4000 точек в секунду (RSP2 и RSP3)
Рабочая температура	от +10°C до +40°C
Температура хранения	от -25°C до +70°C
Вес (без датчика и кабелей)	2,1 кг
Высота (общая)	176,5 мм. Шпиндель для крепления датчика, включая монтажную плиту 4 мм.
Размеры по оси B	92 мм × 93 мм
Размер по оси A	диаметр 116 мм
Скорость движения	3 оборота в секунду
Вращение по оси A	от -5° до + 120° (для измерения с RSP2 и RVP) от -100° до + 120° (для калибровки и измерения с RSP3 и SFP1)
Вращение по оси B	непрерывное
Угловое разрешение	0,002 угловой секунды
Подшипники	Расход воздуха до 35 л/мин (от 5 бар до 8,5 бар)
Магазин для смены устройств	RCP TC-2 для смены датчика / RCP2 для смены щупа; VPCP и VMCP для системы технического зрения
Монтаж	Крепление в гильзе только в вертикальной ориентации (может потребоваться адаптер)

Характеристики датчиков

	RSP2	RSP3-1 до -4	RSP3-6	SFP1	RVP
Обнаружение наконечника	да	нет	нет	да	недоступно
Бесконтактный	нет	нет	нет	нет	да
Сканирование головки	да	нет	нет	нет	нет
Коленчатые щупы	нет	да	max 50 мм	недоступно	недоступно
Измерение осей	XY сканирование XYZ касание	XY сканирование XYZ касание	XY сканирование XYZ касание	недоступно	матрица двумерных датчиков
Автоматическая смена датчика	да	да	да	да	да
Автоматическая смена щупа / модуля	да	да	да	да	да

Развернуть

Свернуть

5-осевая система измерения REVO. Общее описание. ENG

Сканирующий датчик RSP2 системы REVO. ENG

Датчики RSP3 системы REVO для 3-мерного сканирования. ENG

Датчик SFP1 измерения шероховатости поверхностей для системы REVO. ENG

Видеодатчик RVP REVO-2. ENG

Развернуть

Свернуть

Схема головки REVO-2

Варианты исполнения датчика REVO-2
